Проектирование системы автоматического полива

Система автоматического полива является сложной инженерной системой, состоящей из большого количества различных элементов. Поэтому, перед тем, как приступить к ее монтажу, необходимо обязательно разработать ее проект. При проектировании автополива учитываются многие факторы: размеры и особенности приусадебного участка, растущие на нем культуры, расположение построек и дорожек, источник воды. От качества проекта зависит, как будет работать уже смонтированная система, все ли растения будут получать необходимое количество воды, не будет ли перебоев с поливом насаждений.

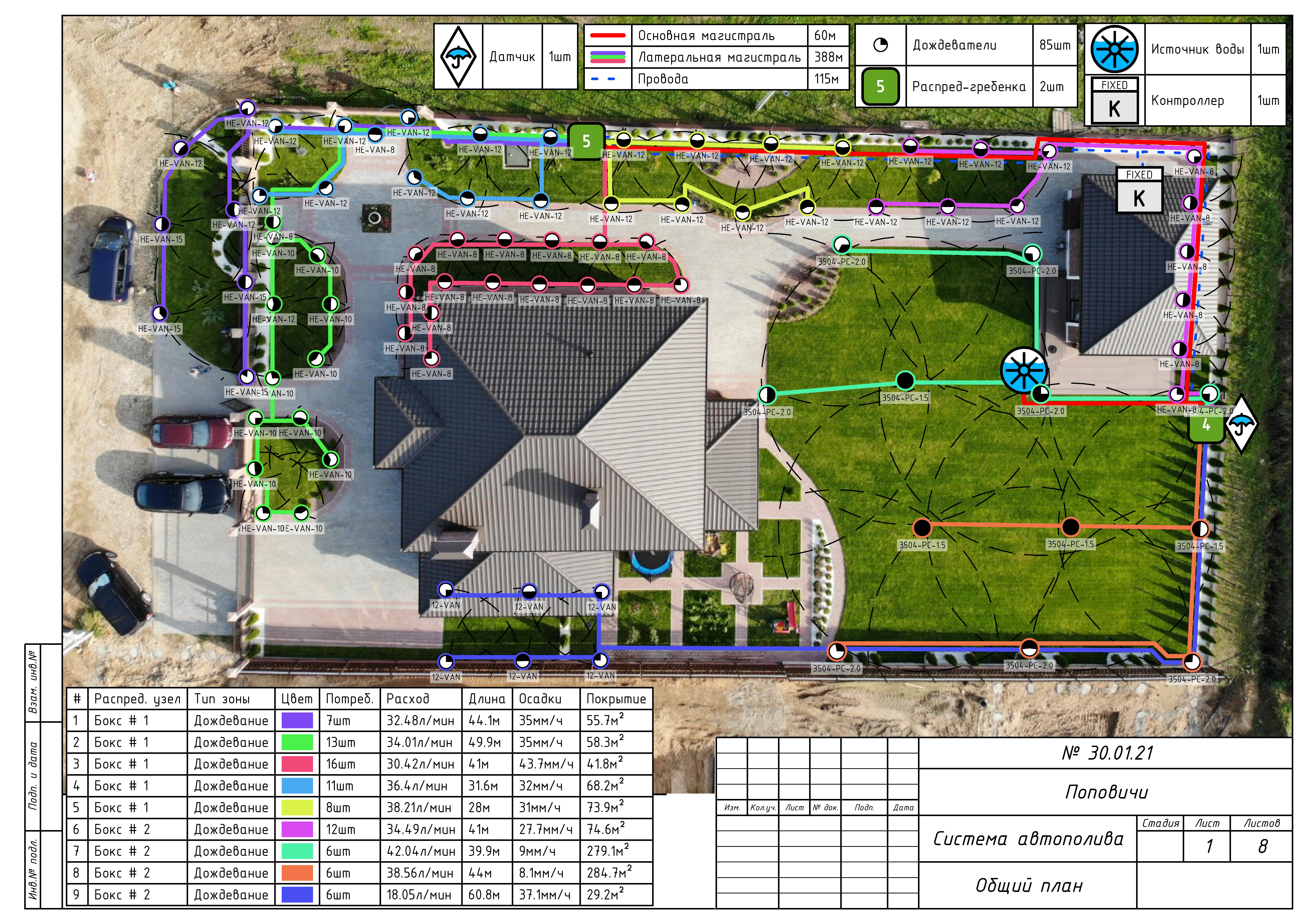

На 1 листе изображен весь проект со всеми элементами. Здесь видна концепция полива всего участка. Какие типы дождевателей используются для полива той или иной части участка. Где будет расположен пульт управления поливом, датчик дождя. В каком месте предполагается отбор воды для системы автополива.

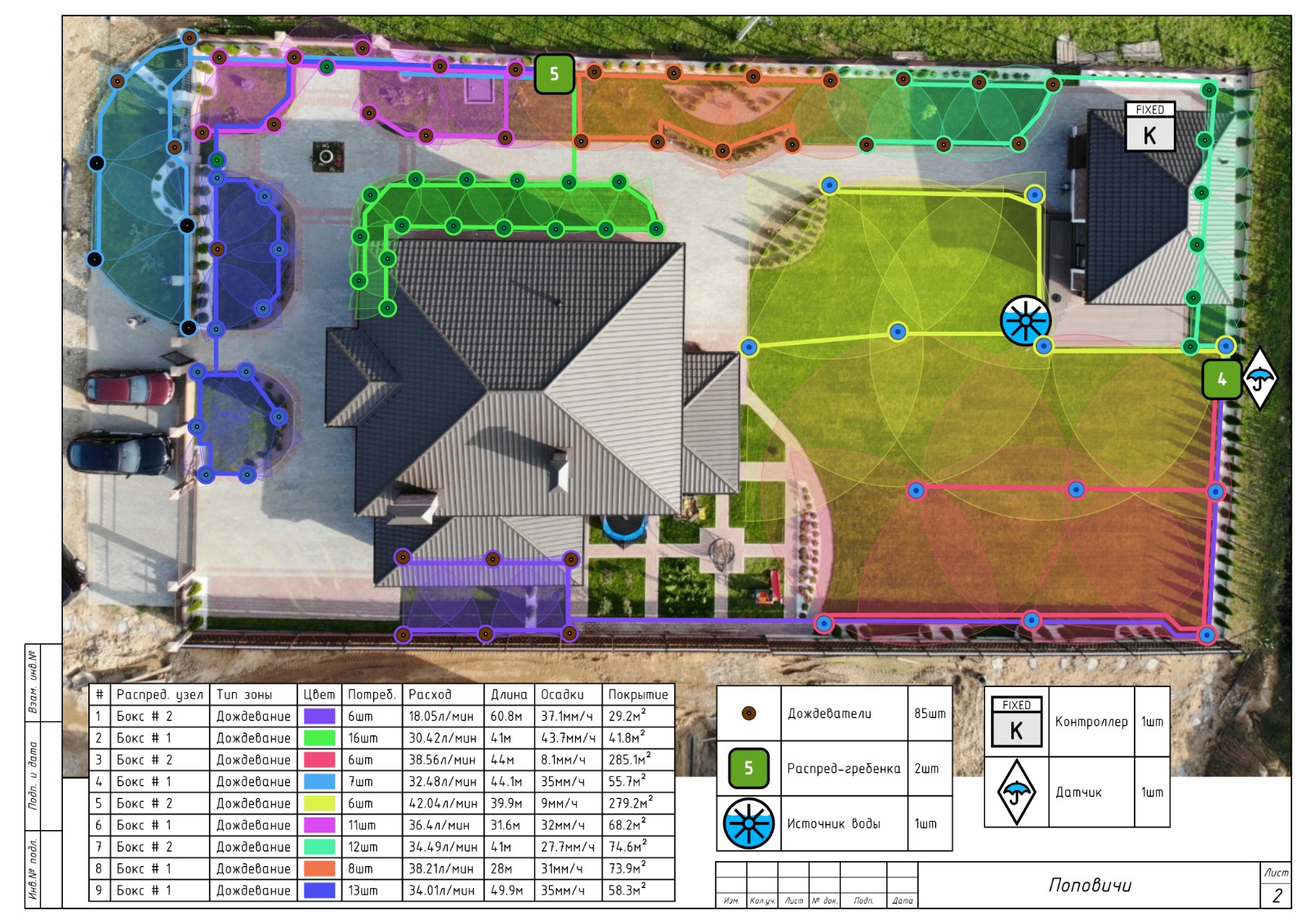

На 2 листе изображена разбивка на контура, при помощи цвета-маркировки. Здесь отлично видно количество контуров. Видно какой конкретно дождеватель поливает в том или ином месте, и к какому контуру полива он относится

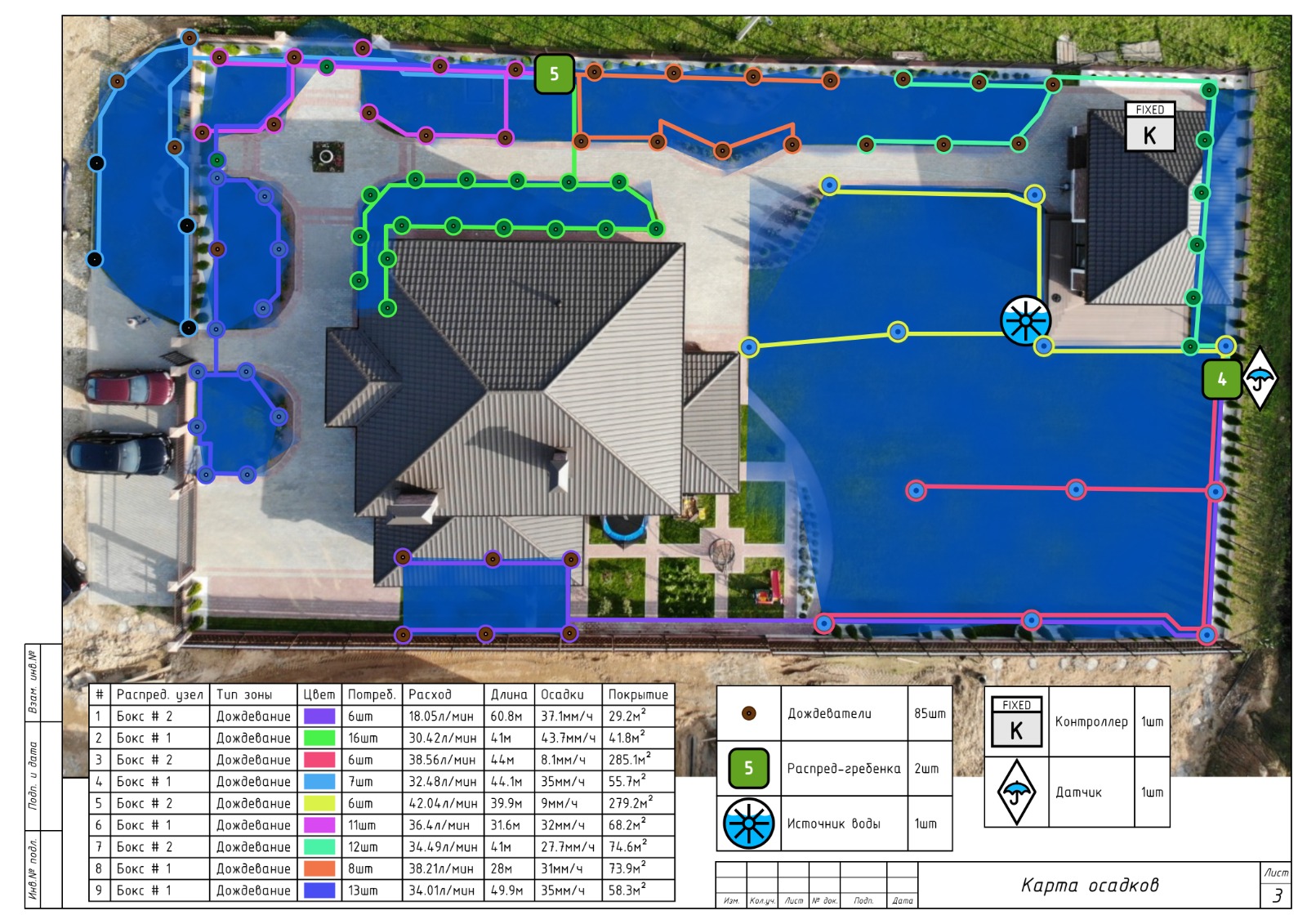

На 3 листе изображена карта осадков. На этой карте по плотности цвета отчетливо видно равномерность полива. Этот фактор является одним из наиболее важных при проектировании полива. Так как при не равномерном поливе не возможно добиться равномерного и качественного газона. Нужно четко понимать, что в погоне за удешевлением проекта, некоторые организации пренебрегают правилами двойного перекрытия, и соответственно качеством вашего газона.

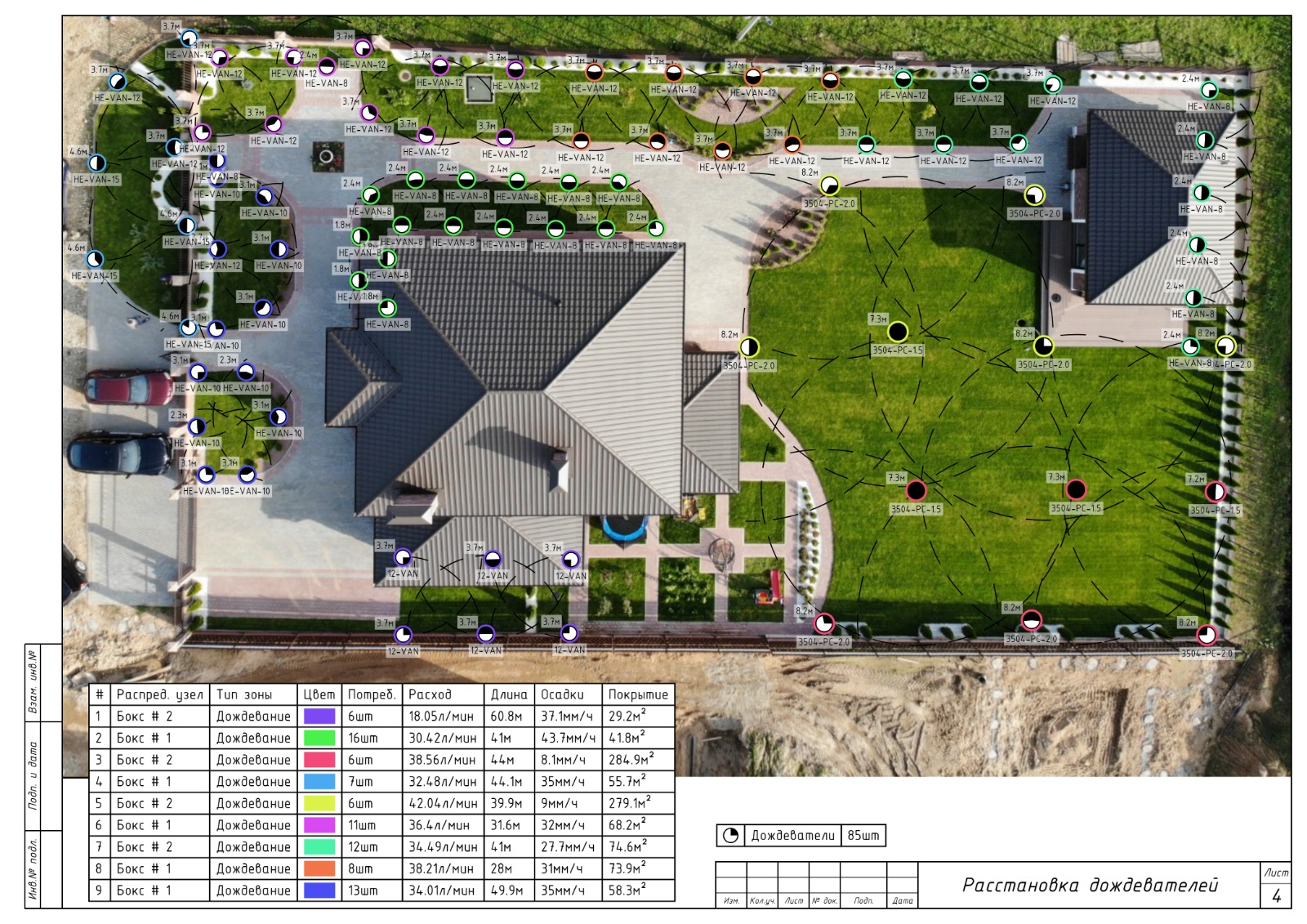

На 4 листе представлена расстановка дождевателей. Данный лист позволяет сконцентрироваться только на расстановке и не рассеивать внимание на коммуникации

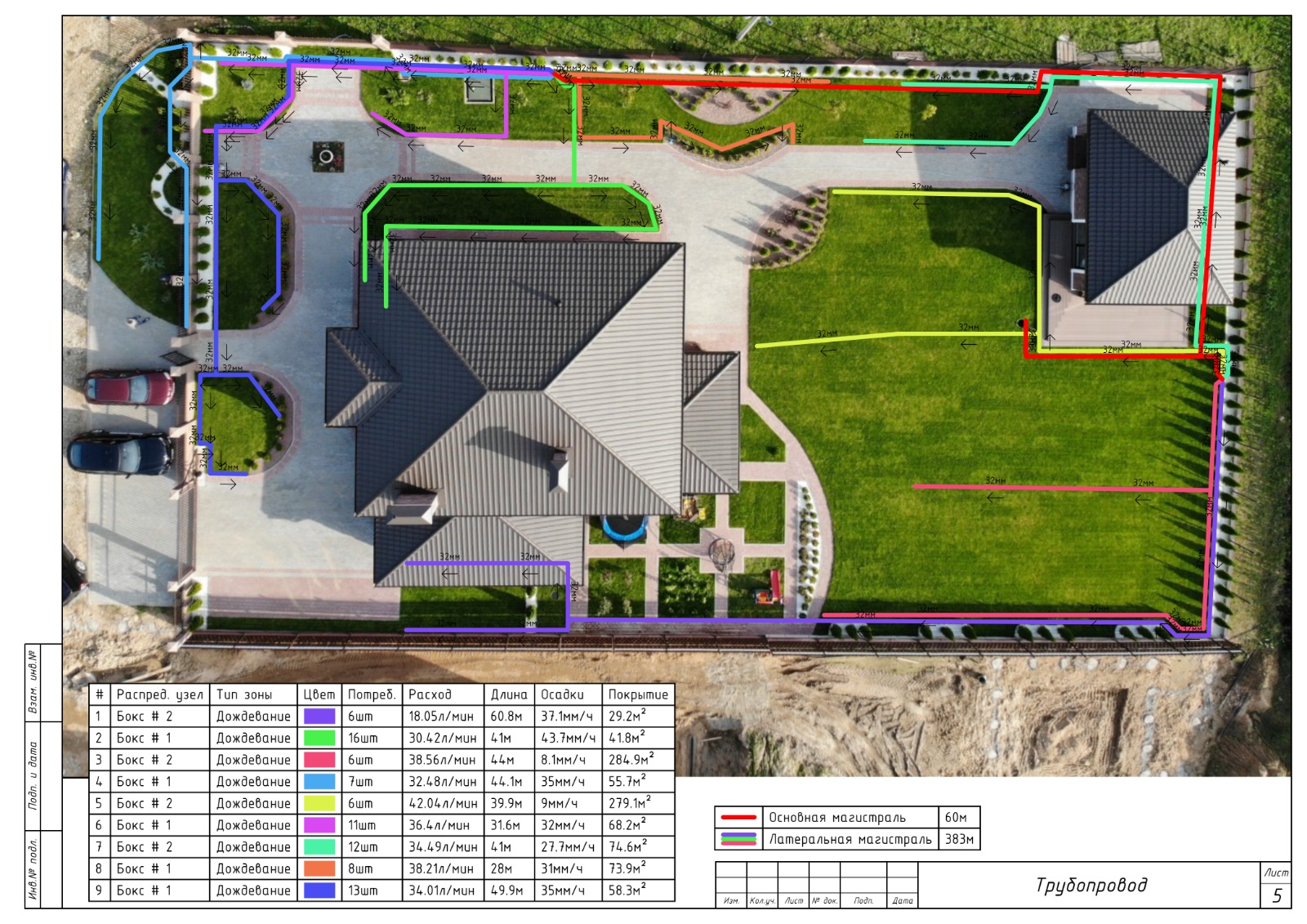

На 5 листе изображена карта раскладки трубопроводов с разделением цвета-маркировкой по зонам. По данному чертежу можно посмотреть, как будут прокладываться трубы, какой метраж и какие диаметры применяются.

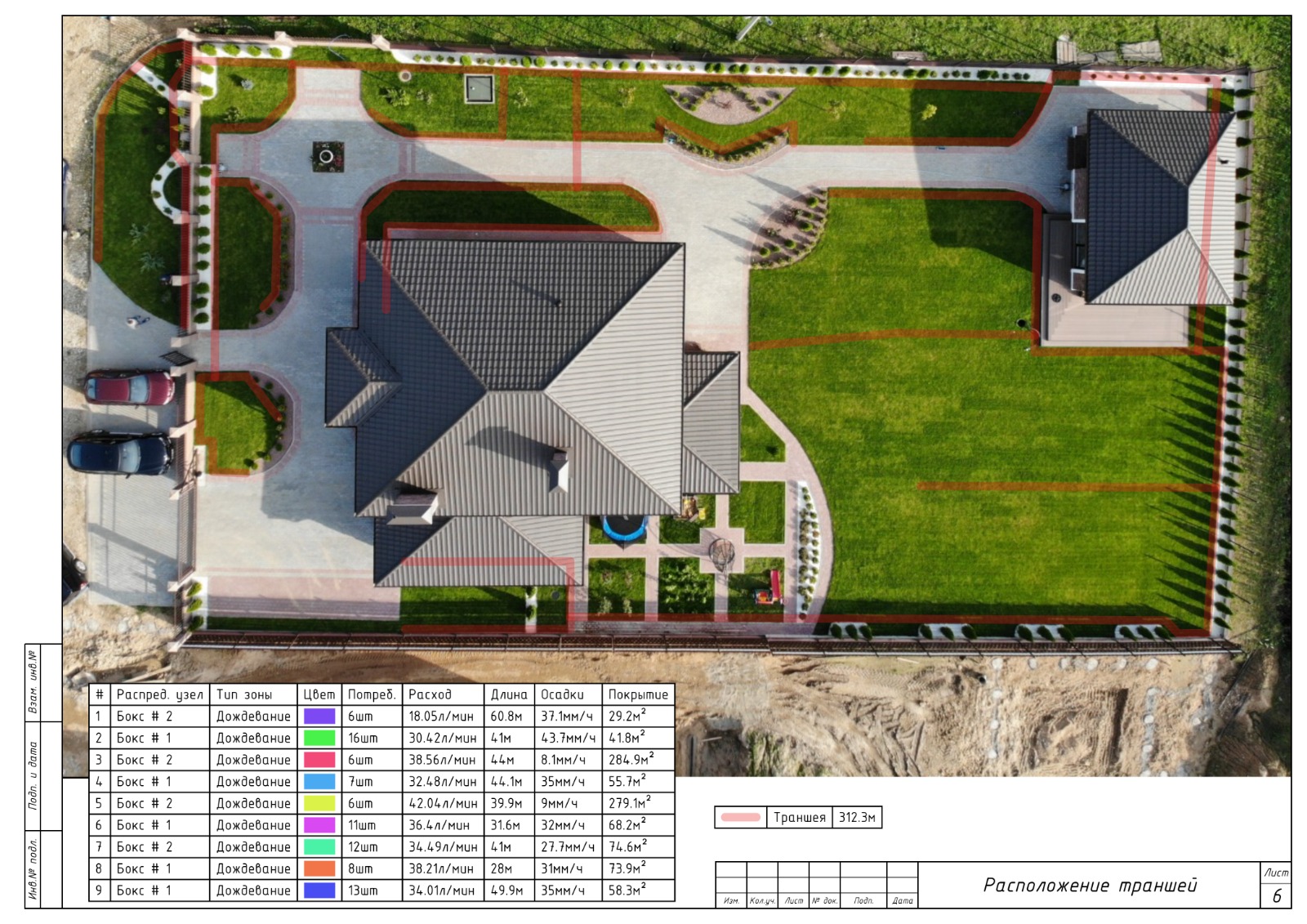

На 6 листе изображена карта прокладки траншей. На чертеже хорошо видно где будут копаться траншеи. Очень удобно использовать при привлечении низкоквалифицированных рабочих.

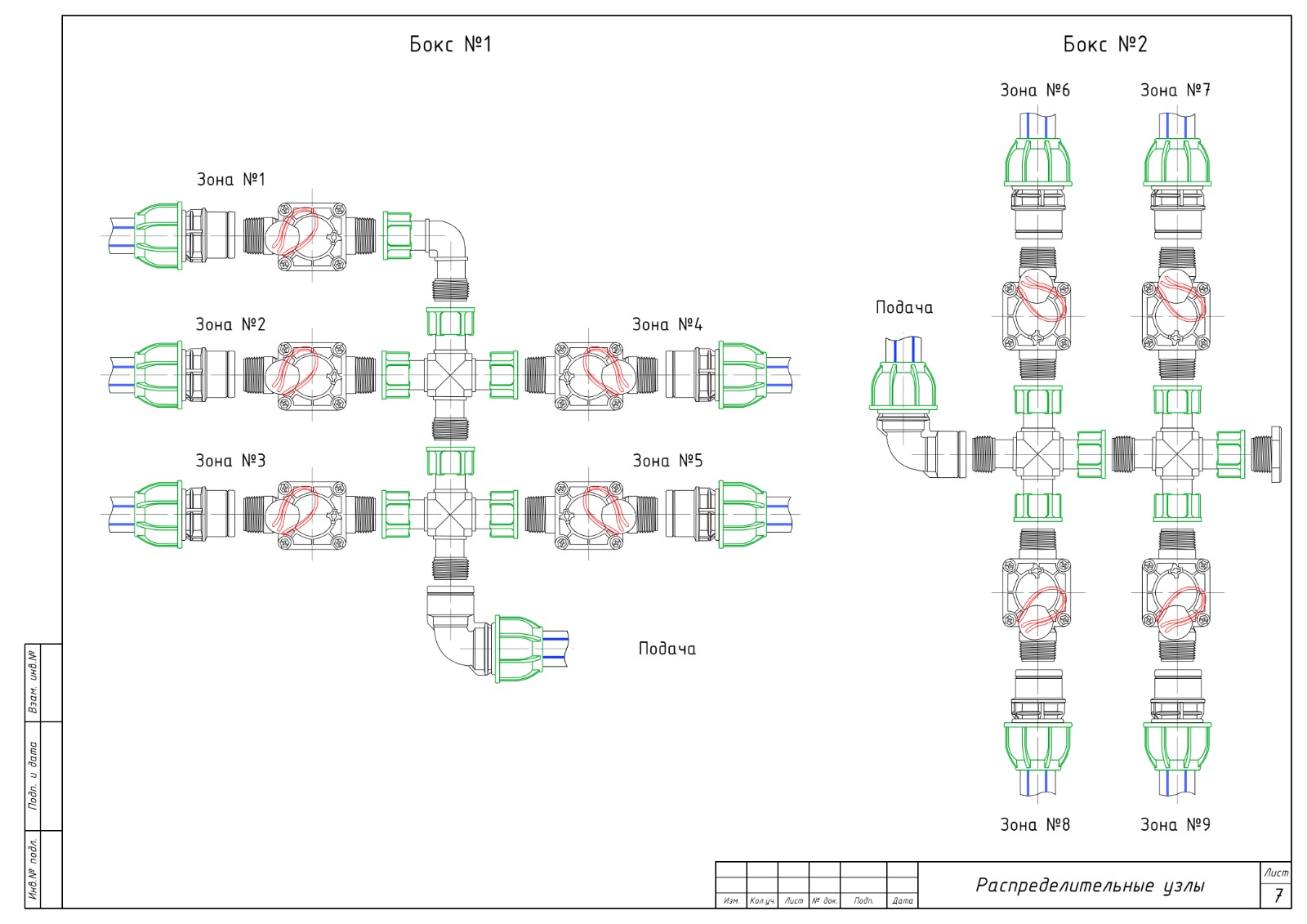

На 7 листе изображено как собираются распределительные узлы. Четко видно сколько и каких элементов нужно для сборки клапанного бокса.

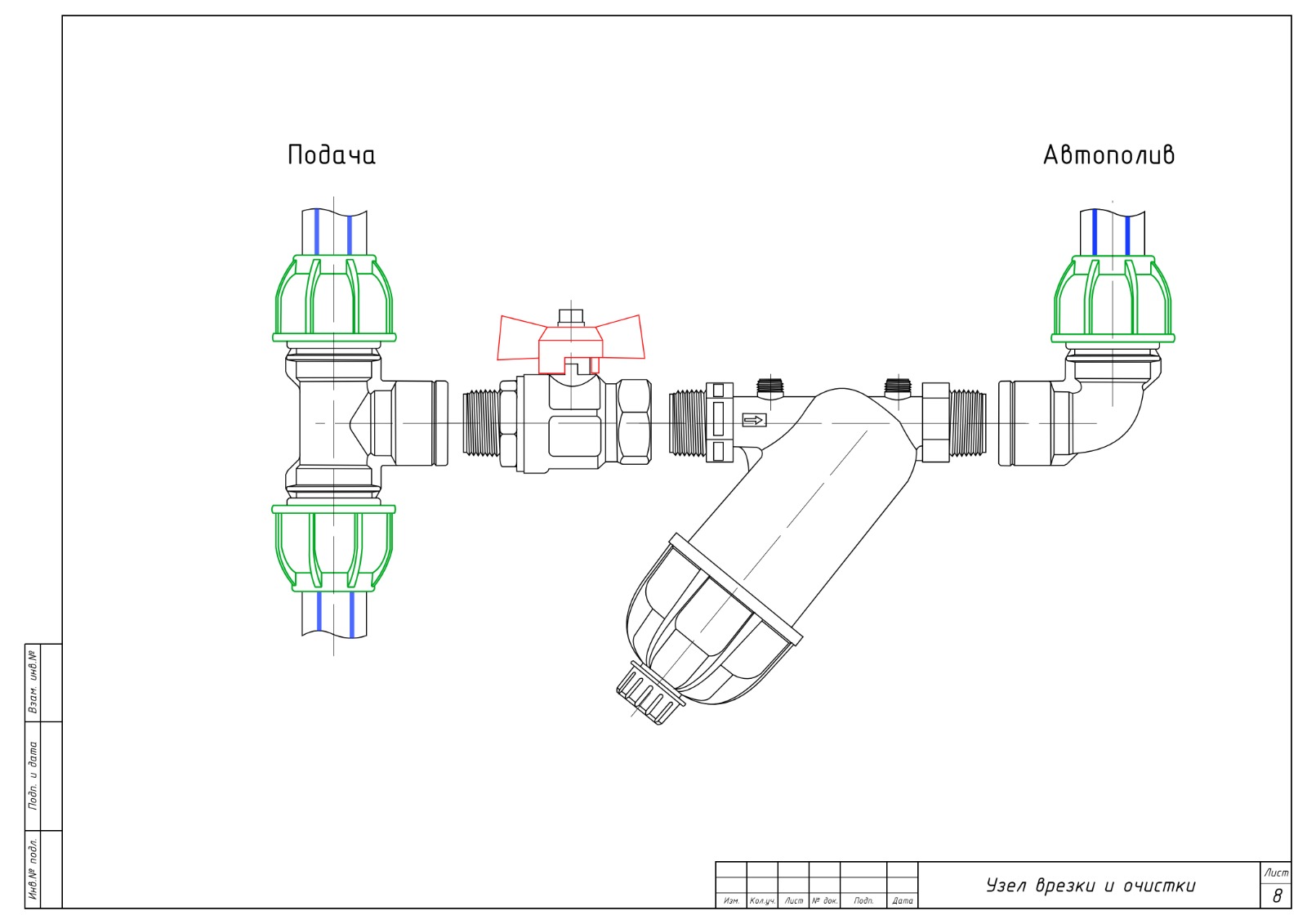

На 8 листе изображен узел врезки и фильтрации

Состав проекта автополива

Проект системы автоматического полива включает в себя все необходимые планы, схемы и спецификации, благодаря чему можно сразу приступать к его реализации. В него входит:

1. Пояснительная записка, в которой описывается вид выбранной системы автополива и ее функционал.
2. План зонирования участка на области для полива с расположением всего оборудования.
3. План прокладки электрокабелей и трубопровода.
4. Деталировка узлов подключения оросителей, гидрантов, клапанов и других необходимых элементов.
5. Спецификация всего оборудования.
6. Расписание полива участка.
7. Смета.

Проектирование автополива допускает внесение изменений во время монтажных работ. Они также впоследствии будут внесены в проект.

Как разрабатывается проект автополива

Проектирование автополива состоит из нескольких этапов, каждый из которых имеет свои сложности и особенности:

1. Обмер участка, выявление его особенностей и составление его плана с учетом:

• расположения существующих и планирующихся объектов – строений, забора, дорожек, декоративных элементов, искусственных водоемов.
• местонахождения источника воды.
• типа почвы и ее влажности.
• вида насаждений.
• особенностей ландшафта.

2. Определение источника воды, давления насоса.
3. Выбор типа системы автополива – дождевальной или капельной. Это зависит от того, какие растительные культуры посажены на участке.
4. Расчет количества дождевателей и распределение их по зонам полива. Разработка схемы, отображающей их размещение.
5. Гидравлический расчет трубопроводов, определение их диаметра.
6. Подбор оборудования.
7. Детальная проработка схемы системы автополива, которая показывает расположение источника воды, трубопроводов, дождевателей, клапанов, контроллера, системы контроля и других элементов.
8. Расчет времени работы и ее режимов. Рассчитывается количество воды для каждой зоны полива и частота полива.
9. Составление спецификации оборудования и сметы, включающей его стоимость, а также стоимость всех работ.
10. Предоставление клиенту окончательного варианта проекта автополива с подробными пояснениями.

Почему для проектирования автополива стоит обратиться именно к нам

Проектирование системы автополива – сложная задача, требующая знаний, опыта, внимательности. Необходимо правильно определить все особенности участка, учесть большое количество факторов. Поэтому доверить такую работу стоит только профессионалам, к которым относится наша компания. Заказав у нас проектирование автоплива, вы получаете следующие преимущества:

• Бесплатный выезд на обмер участка.
• Быстрая разработка проекта.
• Возможность получения проекта бесплатно при заказе комплексной услуги «под ключ».
• Подбор оптимального количества дождевателей и грамотное их расположение на участке, благодаря чему система будет орошать все посаженные культуры, но расход воды будет невысоким.
• Наши сотрудники имеют профильное высшее образование и большой опыт в проектировании систем автополива. Это гарантирует ответственный подход и соответствие проекта всем требованиям, предъявляющимся к таким системам.

• От того, насколько грамотно спроектирован автополив на участке, зависит, будет ли правильно произведен монтаж всей системы, как долго она прослужит. Мы ответственно подходим к выполнению проекта, имеем богатый опыт их разработки для участков с различными особенностями, поэтому можем гарантировать, что реализовав его, вы не столкнетесь с какими-либо проблемами при работе автополива.
